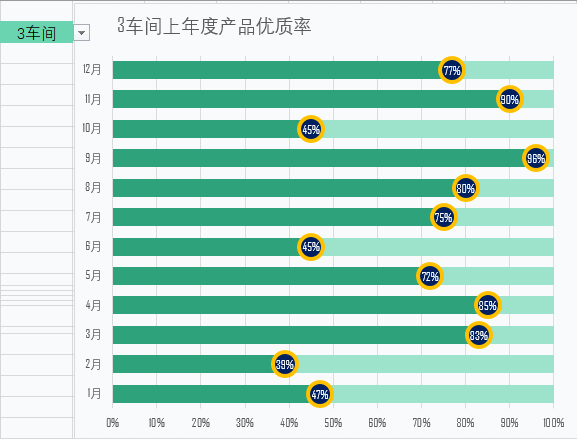

小伙伴们好啊，今天和大家一起分享一个图表制作的技巧，先来看看效果：
这个图表里，其实有三个数据系列，分别是一深一浅两个颜色的条形图，再就是大大的圆圈儿，其实是用散点图模拟出来的。

先来看数据源：

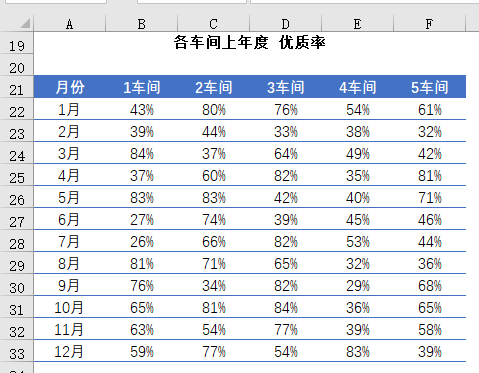

各车间不同月份的优质率指标：

首先建立一个下拉菜单。

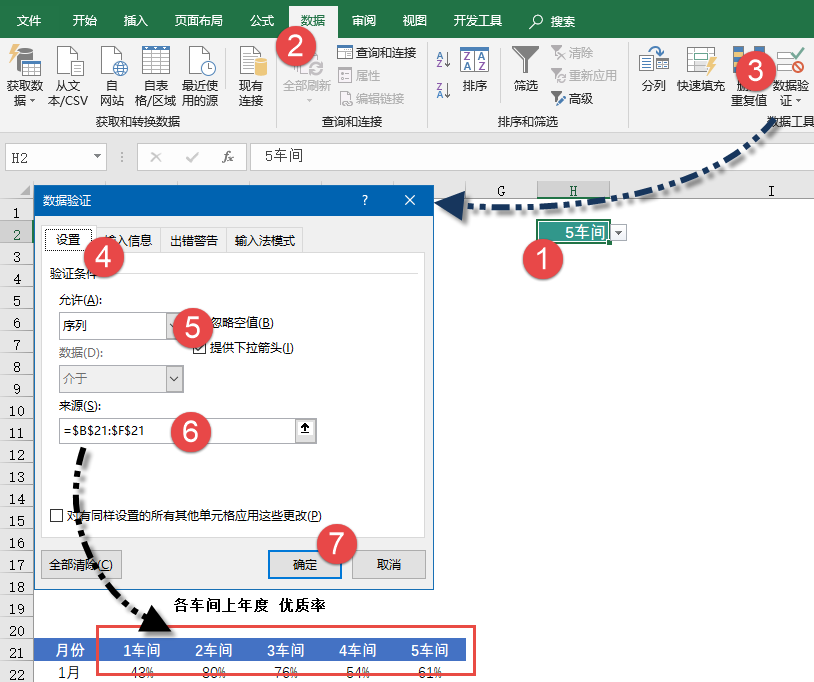

单击H2，【数据】 →【数据验证】→ 设置【序列】来源为B21:F21单元格区域的车间名称。

接下来要使用公式来构建图表数据源了。

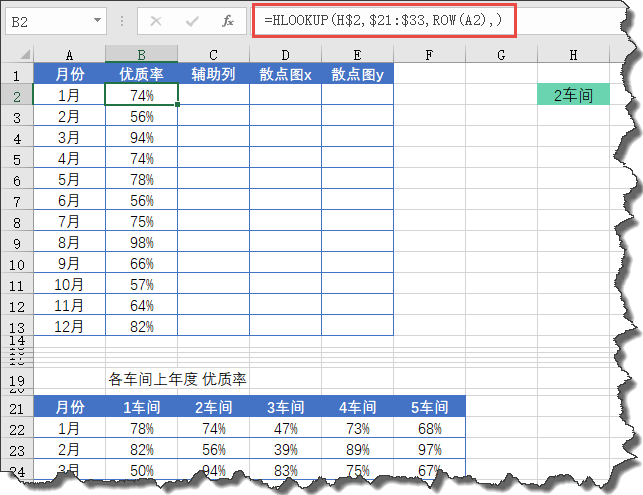

如下图所示，B2公式为：
=HLOOKUP(H$2,$21:$33,ROW(A2),0)
也就是根据H2单元格中的部门，从21至33行这个范围中，返回不同月份的指标数据。
B列的数据，在图表中就是深色的条形图数据系列。

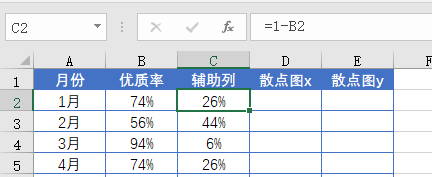

在C2输入以下公式，得到浅色的条形图数据系列：
=1-B2
辅助列的意思其实就是把产品指标看作是1的话，去掉优质率部分，剩余的那些了。

第三步，就是要构建散点图的x轴和y轴数据了。
x轴，咱们先用等式等于B列的优质率。

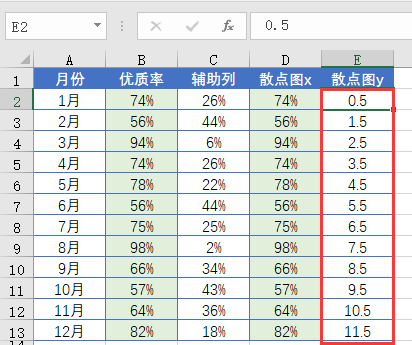

再用0.5  1.5  2.5……这样递增的数据得到y轴数据。
y轴数据的尾数设置成0.5，生成图表后，散点图的位置能恰好位于各个条形的中间。

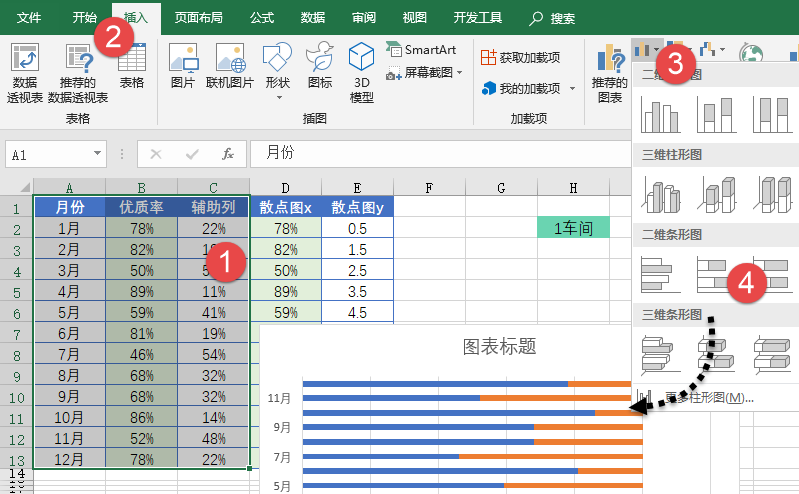

第四步，选中A1:C13单元格区域，插入堆积条形图。

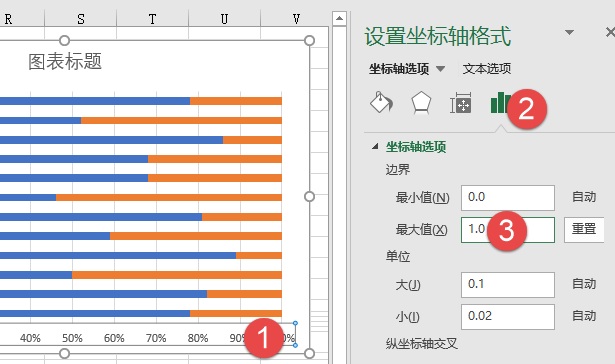

第五步，单击图例项，按Delete键删除。然后双击横坐标轴标签，设置最大值为1。

第六步，就是要添加散点图的数据系列了。

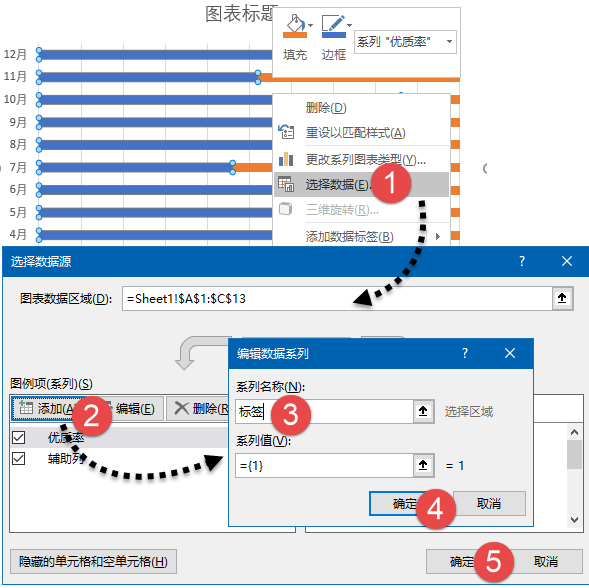

右键单击图表，【选择数据】，在【选择数据源】对话框中单击【添加】按钮，在【编辑数据系列】对话框中输入系列名称，例如“标签”。

第七步，添加散点图的数据系列。

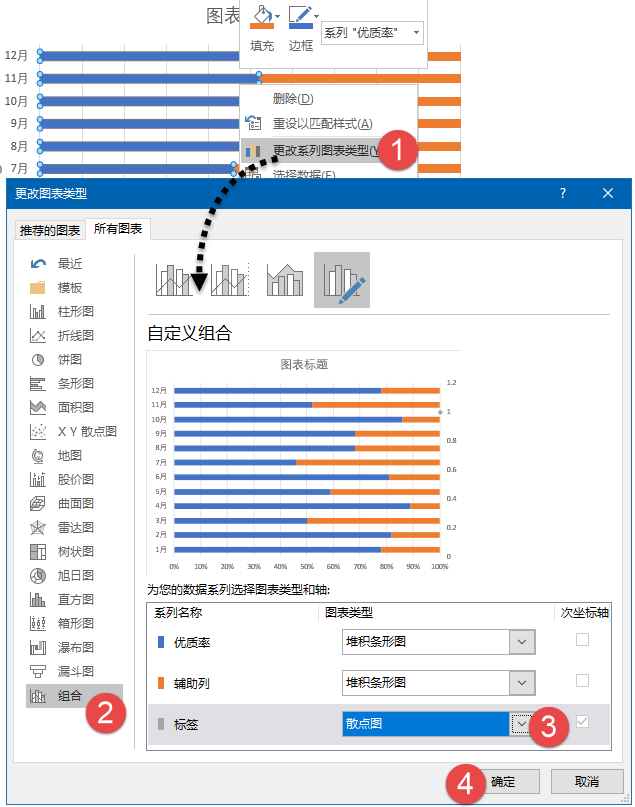

右键单击条形图，【更改系列图表类型】，在弹出的对话框中将“标签”系列的图表类型设置为散点图。

第八步，给散点图选择数据来源。

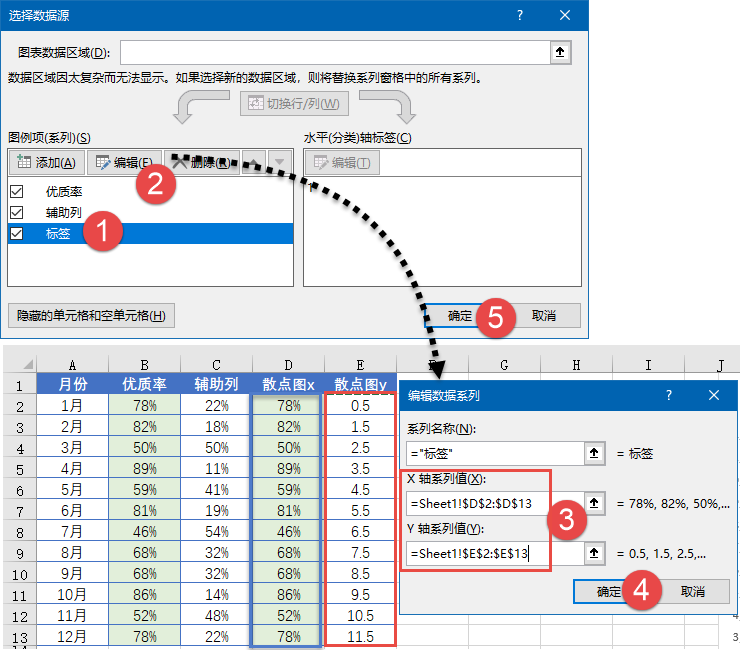

右键单击图表→【选择数据】，在【选择数据源】对话框中选中【标签】系列，再单击【编辑】按钮，在【编辑数据系列】对话框中，选择x轴系列值为D2:D13区域的数据，y轴选择E2:E13区域的数据。

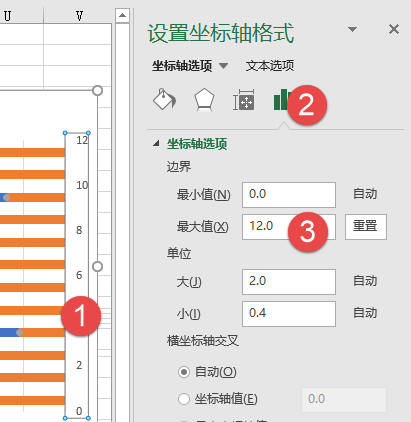

第九步，双击图表右侧的次要垂直轴标签，设置最大值为12。

从【设置坐标轴格式】窗格底部，设置标签位置为“无”

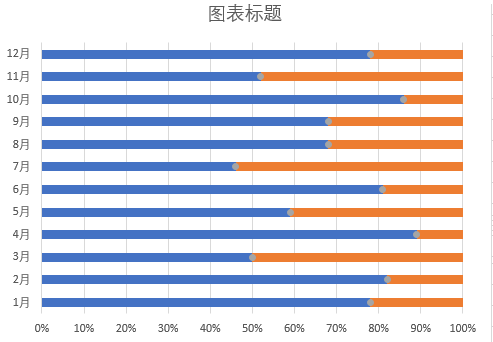

此时的图表已经有了大致的效果，但是默认的黄蓝配色实在不咋样：

第十步，对图表进行简单的美化。

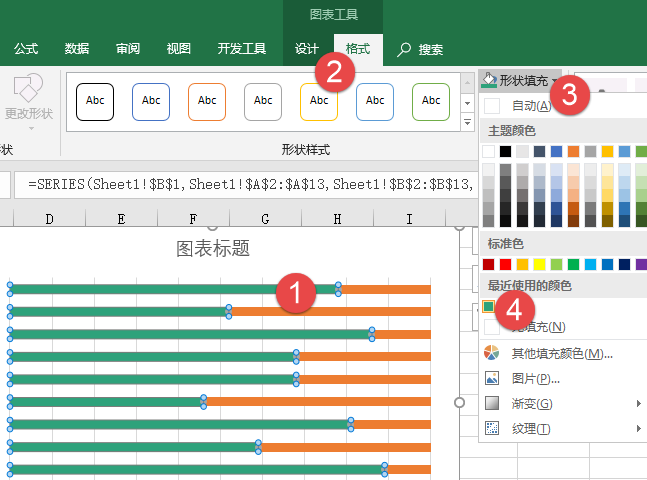

单击选中蓝色的系列，设置填充颜色：

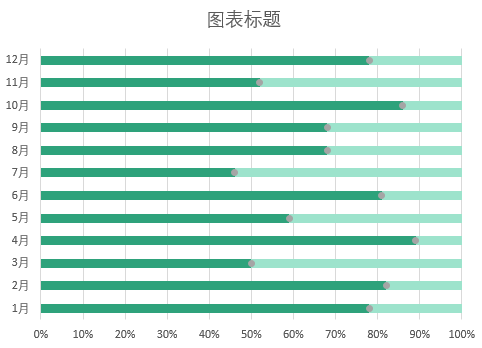

同样的方法，再选中黄色的系列，设置填充颜色，可以设置成和前一个系列相同色系，只是稍淡一些，这样看起来比较顺眼。

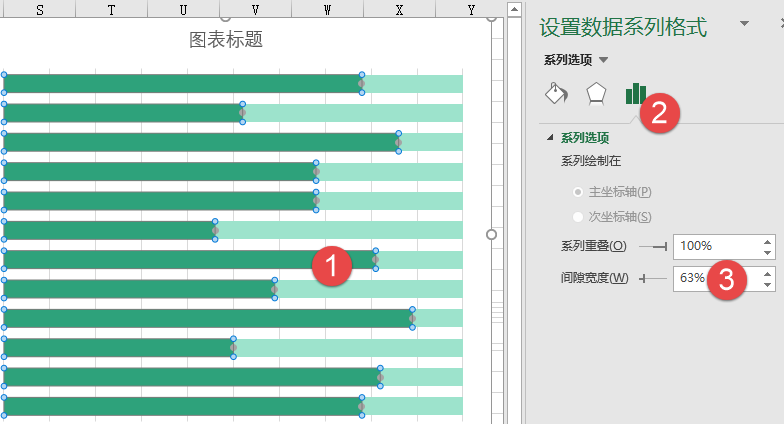

现在的条形图看起来很瘦弱，粗壮一些会更好看。
散点系列也要再大一些。

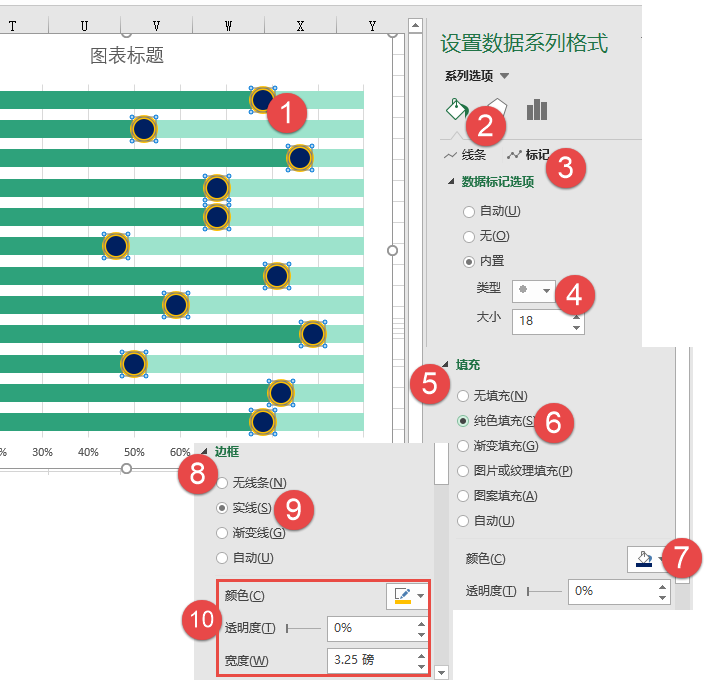

单击选中散点系列，分别设置标记类型、填充颜色以及边框颜色和线型。

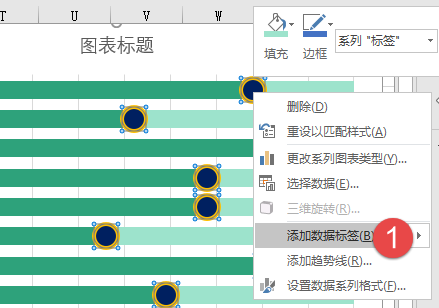

第十一步，右键单击散点系列，添加数据标签。

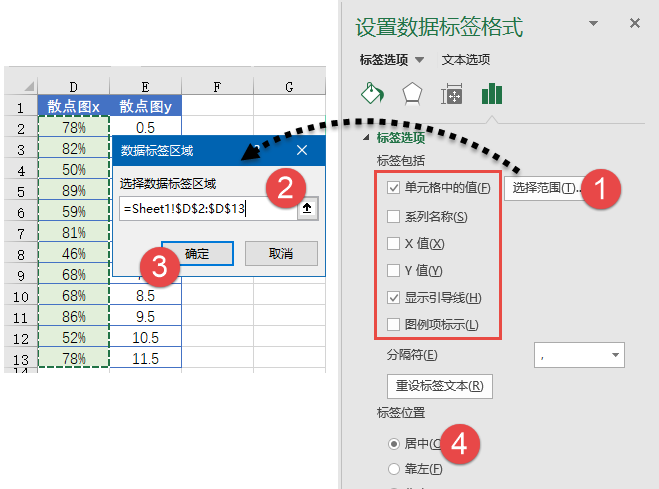

右键单击数据标签，设置数据标签格式。
标签选择“单元格中的值”，然后选择D列的x轴数据。
设置标签位置为“居中”。

此时由于标签的字体颜色是黑色的，和散点图的大圆圈儿在一起看不清了。

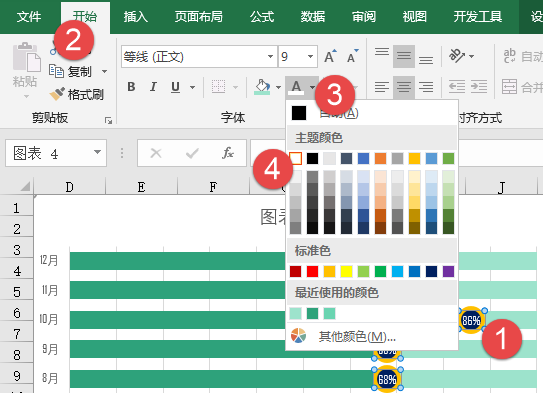

咱们要设置一下标签的字体和颜色。

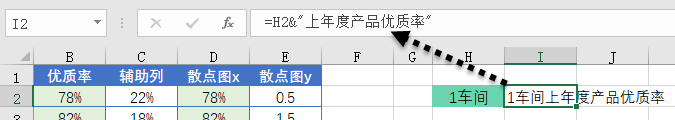

第十二步，在I2单元格输入公式，生成一个动态更新的图表标题。
=H2&”上年度产品优质率”

单击图表标题，编辑栏中输入等号，再单击I2单元格，按回车。

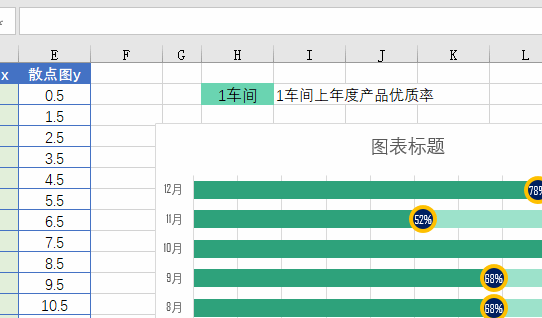

至此，咱们的图表就制作完成了，一起来看看效果吧：

另外，有小伙伴可能注意到了，条形图中的月份和实际的数据源中的顺序是相反的，如何设置成顺序一样呢？有兴趣的同学试试吧。


今天的练手文件在此:

https://pan.baidu.com/s/1KqVjN3i_cPWW-EESKg7ObQ
提取码: v3yd
