高阶柱形图，制作不简单

柱形图顶部数据标签表示第2指标大小

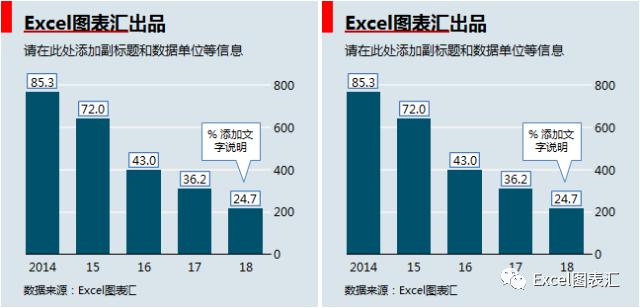

效果图

应用案例

在柱形图的顶部添加数据标签，可以用来表示其他指标大小，拓展了柱形图的应用范围。例如：展示某餐饮企业历年的纯利润和利润率，用柱形图表示纯利润，柱子顶部的第2指标标签表示利润率。

知识点总结

》用图片填充折线图的数据点（直接复制粘贴），可以根据自己的喜好随意设置数据点的形状；

》插入文本框（或其他形状），挡住多余的图表元素；

》用散点图的数据标签制作纵坐标轴标签，可以随意设置坐标轴的格式。

Excel文件下载

请大家先下载Excel数据文件，然后和Excel图表汇一起学习本图的制作方法。

链接:

https://pan.baidu.com/s/1FU_DKOhVf8UoqqnFcQvvRA

提取码:

rm6n

制作方法

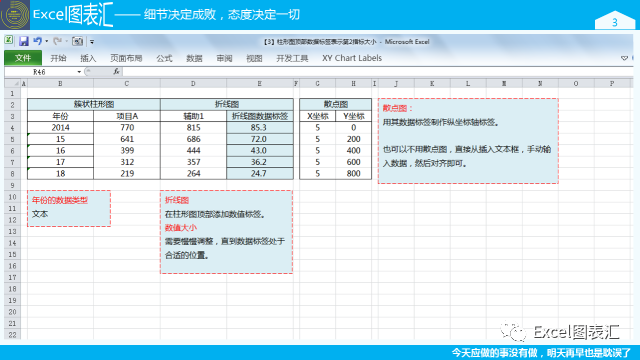

1 准备绘图数据

本例由3个系列构成：

》1组簇状柱形图：们需要的；

》1组散点图：制作纵坐标轴；

》1组折线图：制作第2指标；

》图片：用来填充折线图的数据点。

2 绘制柱形图和折线图

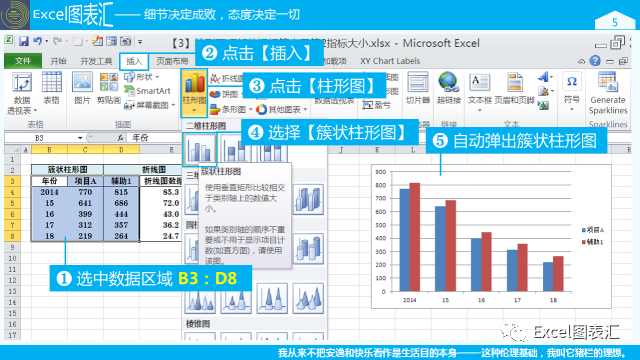

2.1 绘制簇状柱形图

选中单元格区域 B3 : D8，直接插入簇状柱形图。

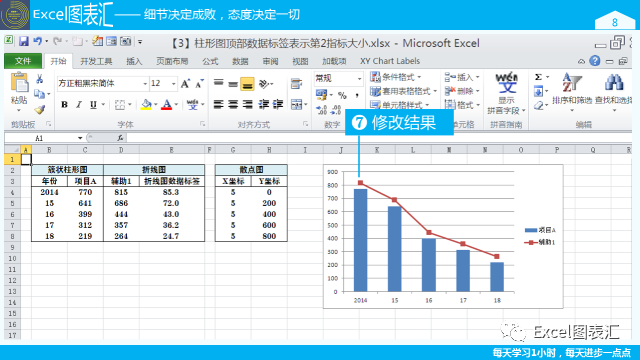

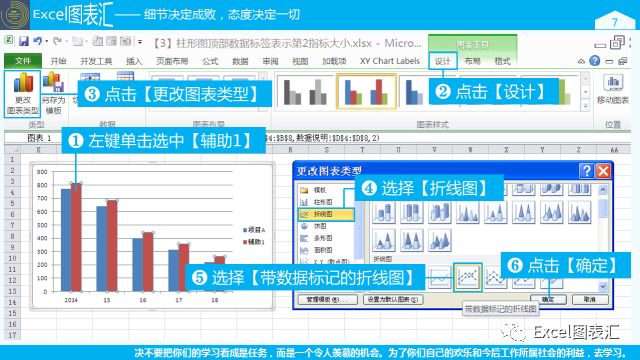

2.2 修改图表类型

辅助1：带数据标记的折线图

3 添加散点图

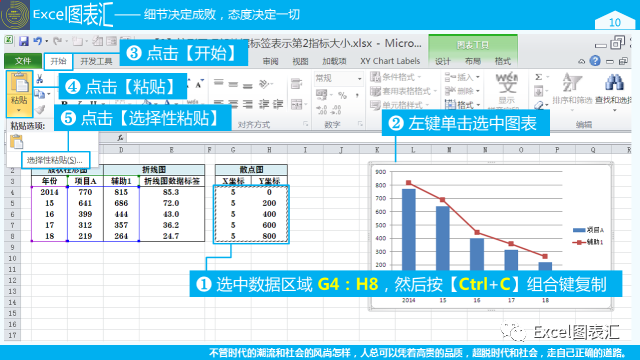

3.1 添加新的数据系列

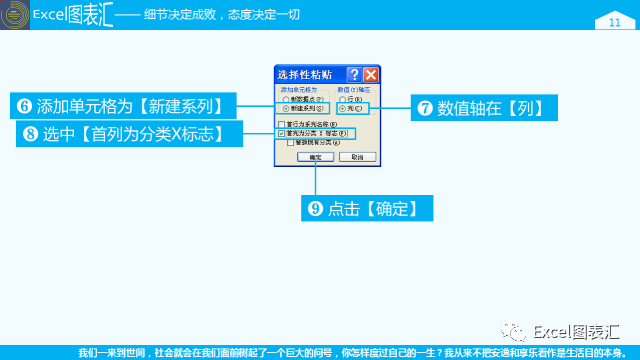

方法：选择性粘贴

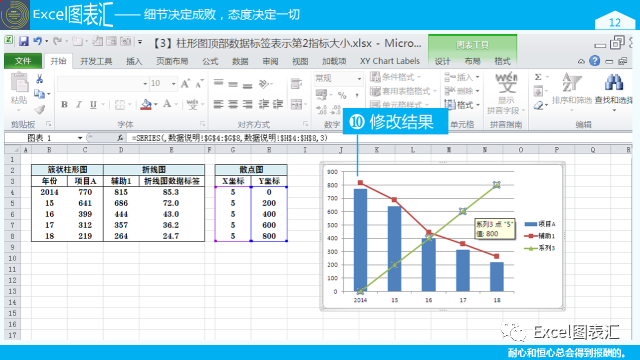

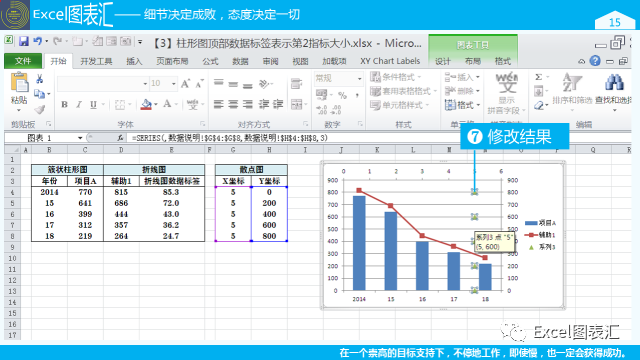

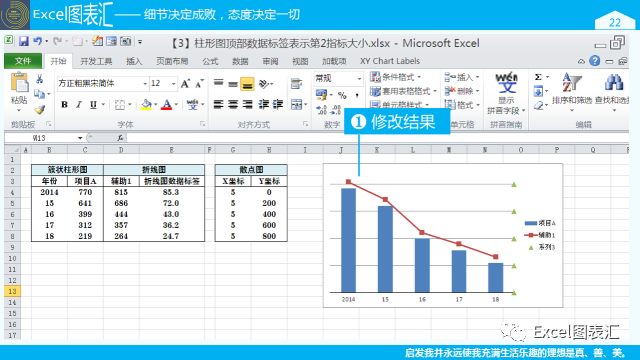

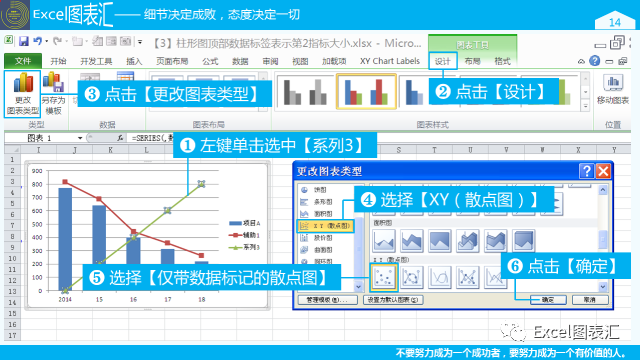

3.2 修改图表类型

系列3：仅带数据标记的散点图

4 设置坐标轴的格式

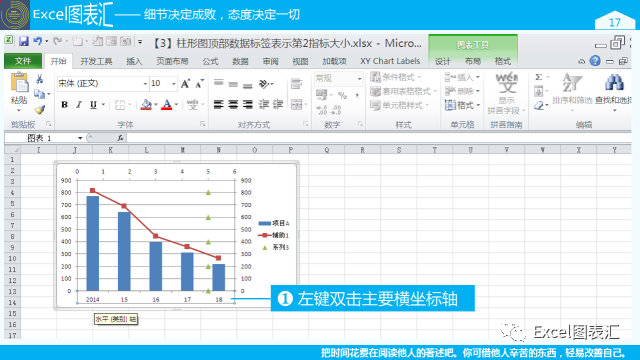

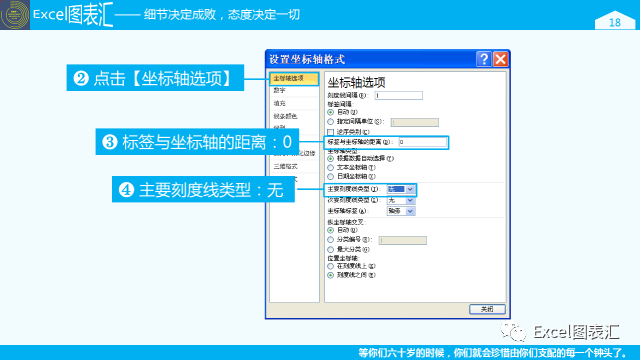

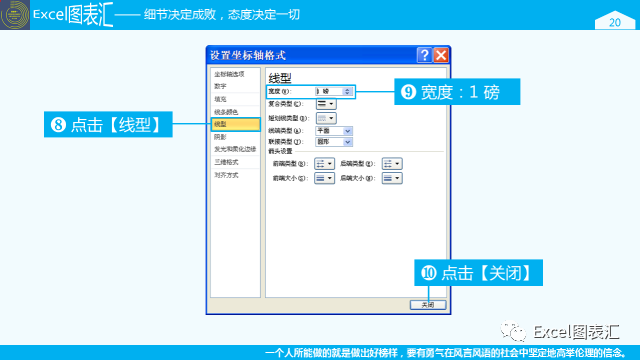

4.1 设置主要横坐标轴的格式

》标签与坐标轴的距离：0

》主要刻度线类型：无

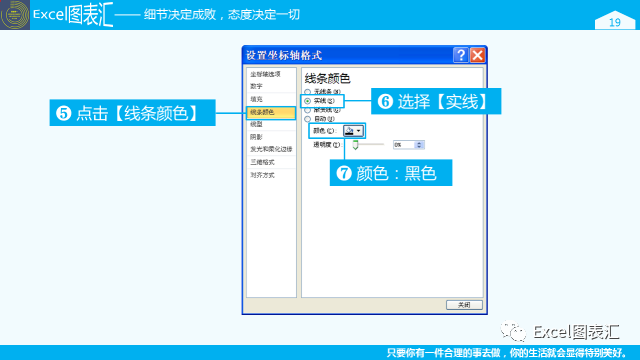

》线型：实线，1 磅，黑色

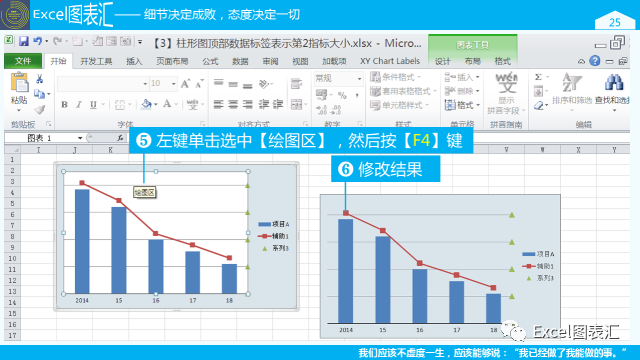

4.2 设置其它坐标轴的格式（详细操作同上一步）

》主（次）要纵坐标轴刻度范围：最小 0，最大 899，单位 10

》次要横坐标轴的刻度范围：最小 0，最大 5，单位 1

》坐标轴标签：无

》线条颜色：无线条

5 设置背景色和边框格式

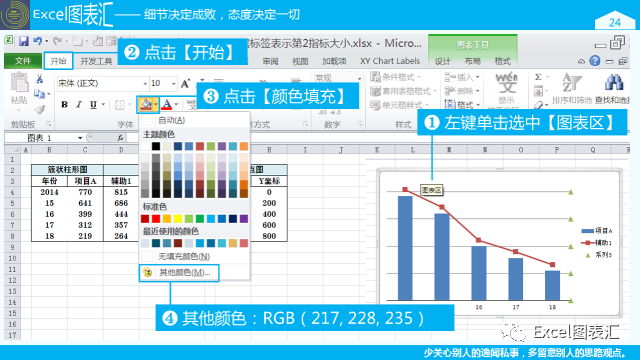

5.1 设置背景色

背景色：RGB（217, 228, 235）

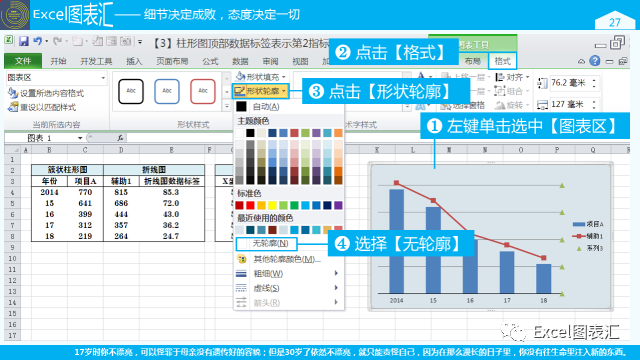

5.2 删除边框

形状轮廓：无轮廓

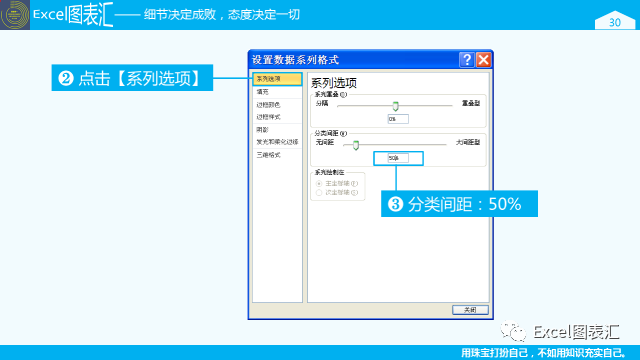

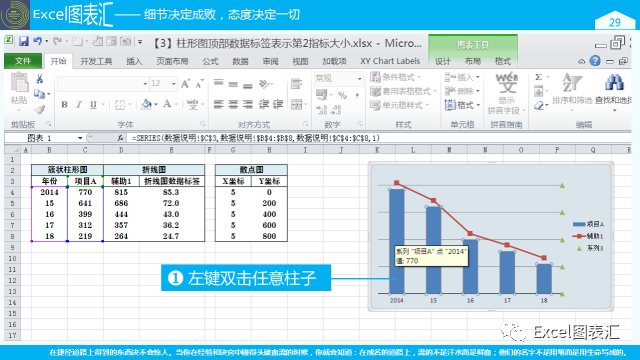

6 设置柱形图的格式

》分类间距：50%

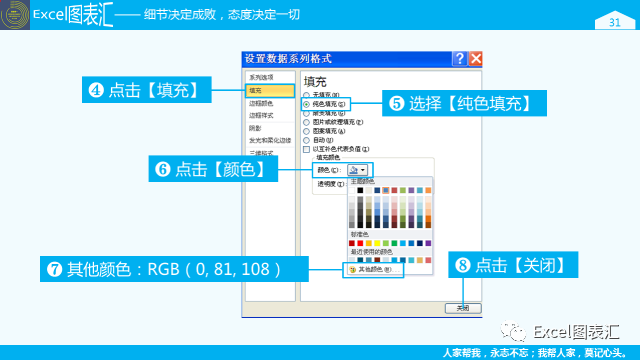

》填充颜色：RGB（0, 81, 108）

7 添加纵坐标轴标签

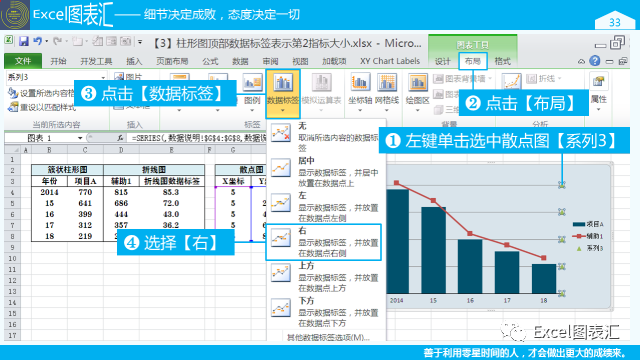

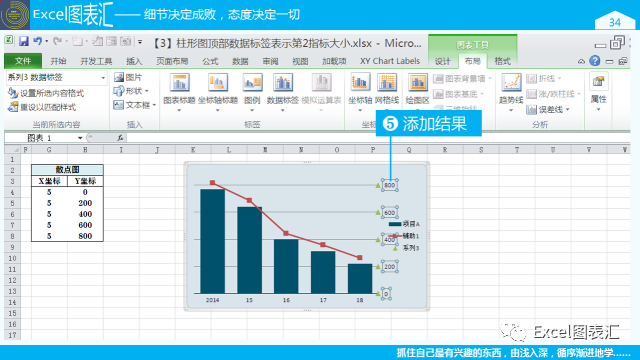

7.1 为散点图“系列3”添加数据标签

》标签包括：Y 值

》标签位置：右

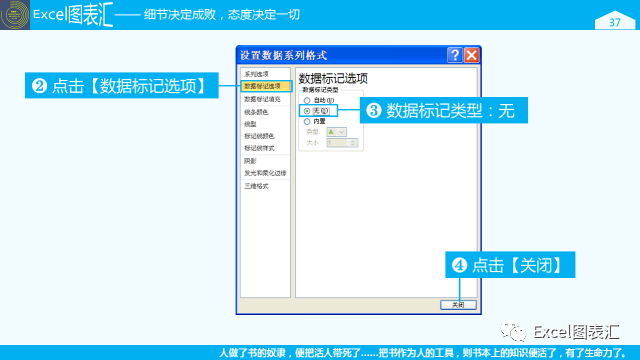

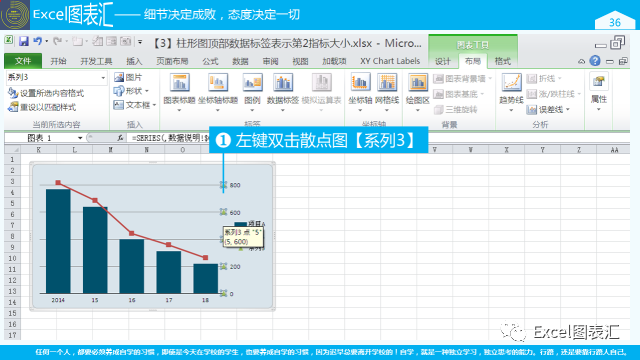

7.2 隐藏散点图“系列3”

数据标记类型：无

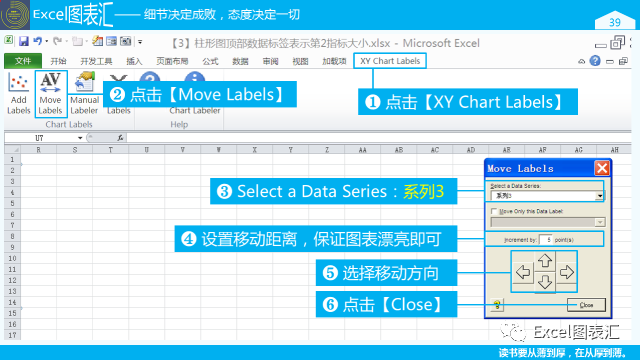

7.3 移动数据标签的位置，使图表美观

工具：XY Chart Labels

8 初步美化图表

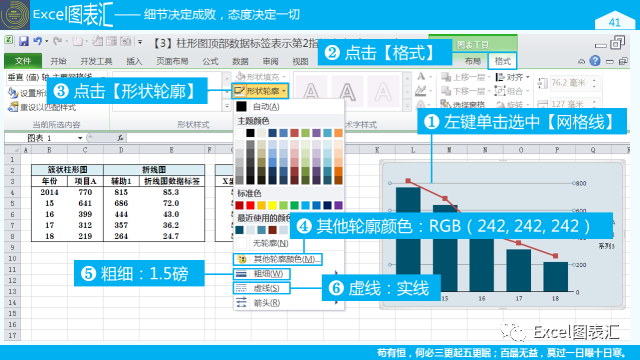

8.1 设置网格线的格式

》线型：宽度（1.5磅），短划线类型（实线）

》线条颜色：实线，RGB（242, 242, 242）

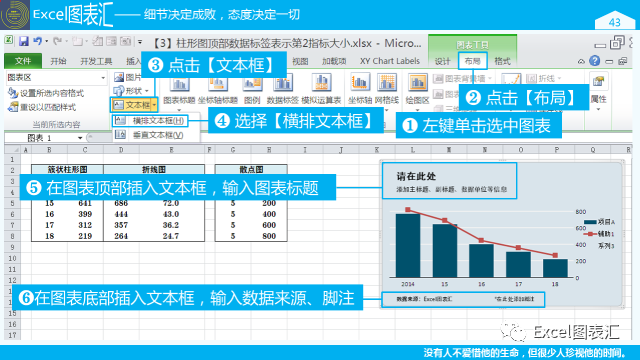

8.2 添加文字说明

添加标题、数据来源、脚注等信息。

方法：插入文本框，手动输入

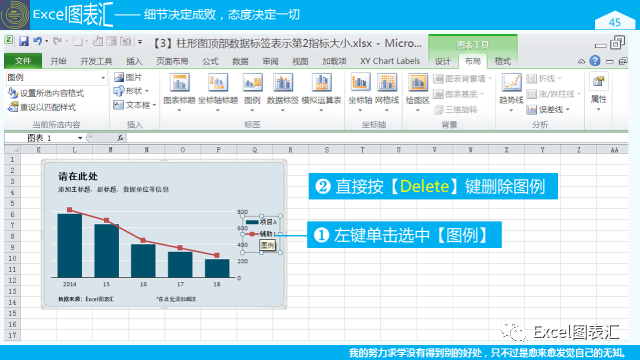

8.3 删除图例

方法：选中图例，直接按【Delete】键删除

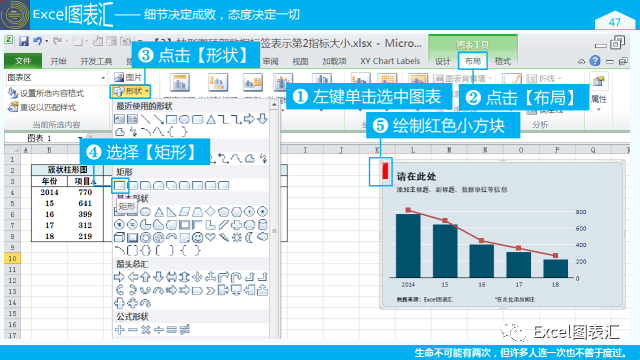

8.4 添加左上角红色方块

方法：插入“形状—矩形”

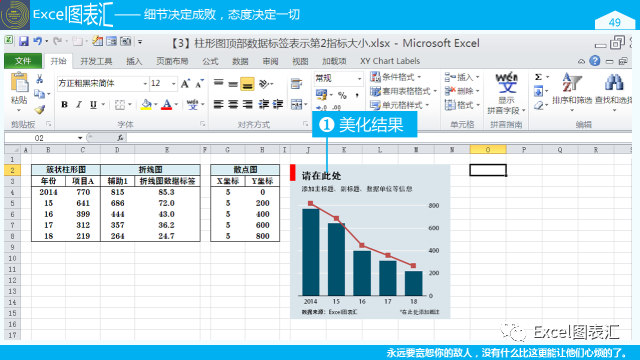

8.5 调整图表布局、设置文字格式

设置文字格式；调整图表各元素的大小、位置，使图表美观。

9 设置折线图的格式

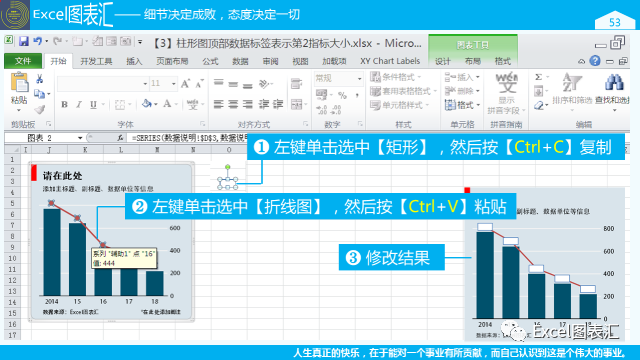

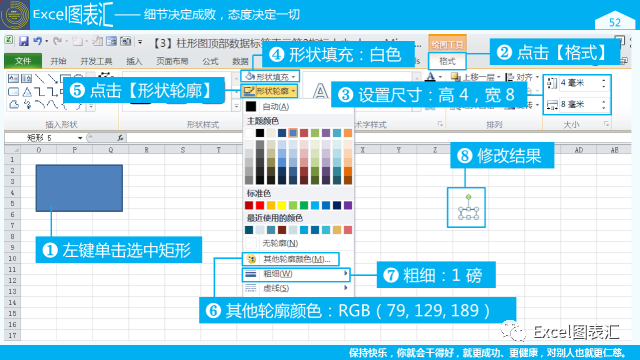

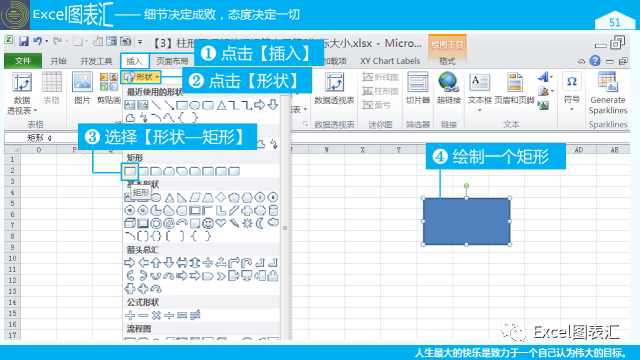

9.1 用“形状—矩形”填充折线图的数据点

方法：插入“形状—矩形”，然后直接复制粘贴

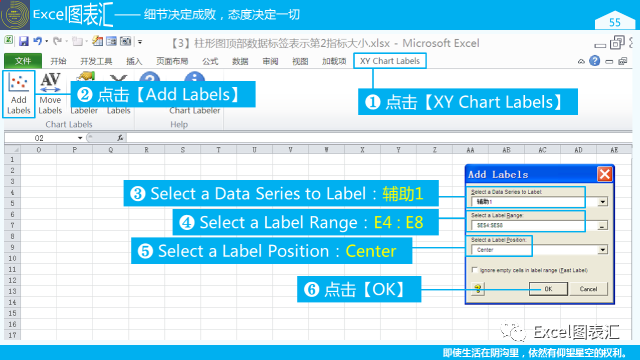

9.2 添加数据标签

工具：XY Chart Labels

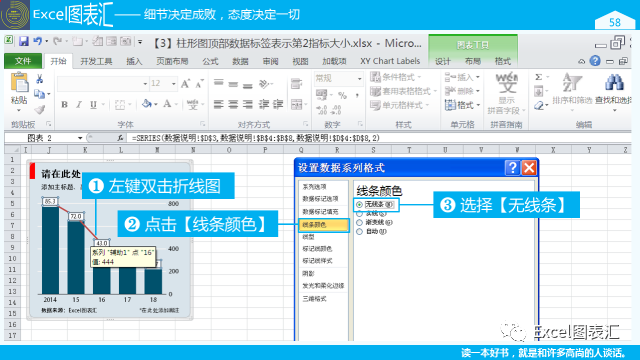

9.3 隐藏线条

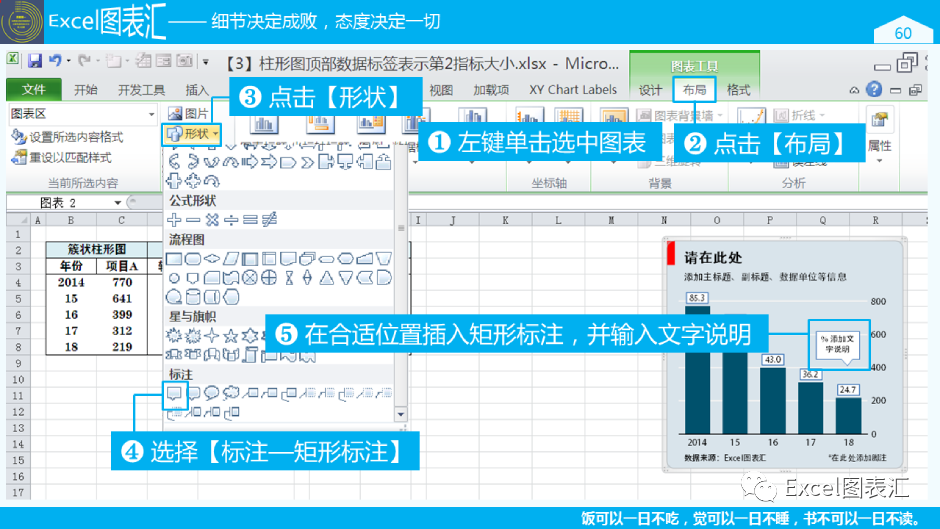

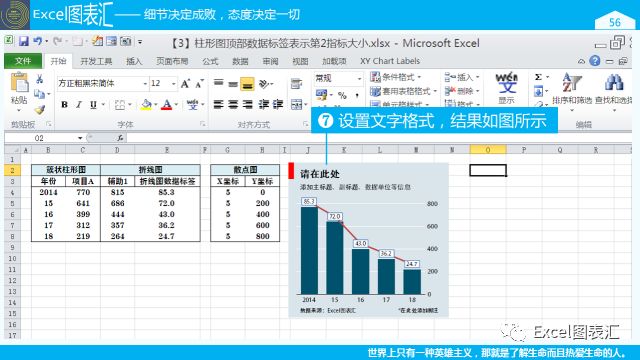

9.4 添加标注

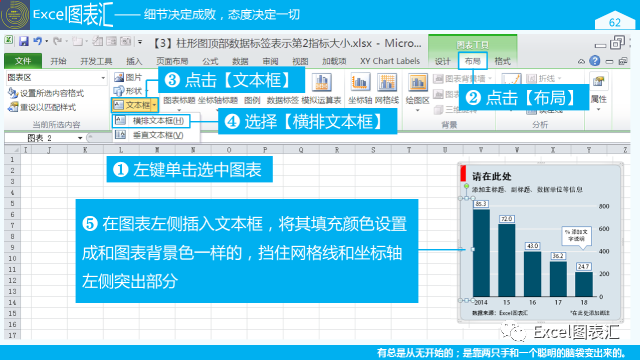

10 挡住网格线和横坐标轴左侧突出部分

方法：插入文本框，将其填充颜色设置成和图表背景色一样的。
